路徑分析是解決SURGE浪涌問題的第一要?jiǎng)?wù)

發布時間：2016-11-04 16:11:31 作者： 查看人數：13780

十月的成都已寒風逼人，但在成都舉辦的電磁兼容(EMC)與電路保護技術研討會會場內卻如火如荼，原來，是檳城電子技術營銷在此分享了又一經典技術案例——路徑分析是解決SURGE浪涌問題的第一要?jiǎng)?wù)。

       EMC（電磁兼容）是一門綜合性學科，它的難點在于電磁場摸不見、看不到，還不安分，不按照你給予的設計路徑走。電場轉磁場、磁場轉電場、空間輻射、線纜傳導、線纜輻射、差?；芈?、共模電壓等等，一系列專有名詞讓很多初學者甚至有經驗的硬件工程師都望而卻步。

       EMC最重要的一個理論就是EMC三要素：騷擾源、耦合路徑、敏感源，三者缺一就無法行成有效騷擾。針對我們今天要交流的SURGE浪涌問題來說，其騷擾源是確定的——浪涌發生器輸出波形；耦合路徑——線纜為主+部分空間；敏感源——接口芯片為主+部分敏感信號。在所有EMC測試項目中，浪涌相對來說速率是比較低的，其高頻分量干擾也相對較小，我們常用的測試波形1.2/50μs 、10/700μs都是μs級的波形，所以它的泄放路徑我們在板子上是可以來規劃的。良好的規劃浪涌泄放路徑可以有效的解決三要素中的耦合路徑問題，對EMC問題就迎刃而解。

       電路上的浪涌保護設計常用的思路是兩種，即疏和堵。所謂疏就是利用GDT、TSS、TVS等保護器件來提供低阻抗回路，把浪涌能量疏通泄放到大地上去，一些設計中并聯電容也能起到疏的作用；而堵一般是利用電氣隔離，用電感，電阻，串聯電容等器件來實現。

        下面通過分析一個實際案例來說明下浪涌問題路徑分析的重要性：

        測試設備：安防球型攝像機

        測試端口：AC24V端口(兼容DC12V供電)

        測試等級：1.2/50μs 差模(2Ω) : 3KV    共模(12Ω) : 6KV 。

        測試現象：雷擊測試后電路損壞，無法正常工作。

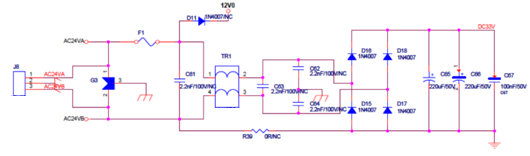

        原始電路接口保護方案：



分析與整改：

        查看電路，發現原AC24V電路設計上只做了氣體管一級防護，且后級電路是DC-DC芯片并非FlyBack電路眾所周知，DC-DC芯片的耐壓能力相對于FlyBack電路來說是要低很多的。另外此電源板共模電感感值在1mH，其漏感所引起的差模電感分量是很小的，未起到足夠的退耦作用。所以測試過程中出現了電路損壞現象。量測DC-DC芯片的電源管腳與地，阻抗確實發生變化，驗證了上述分析。

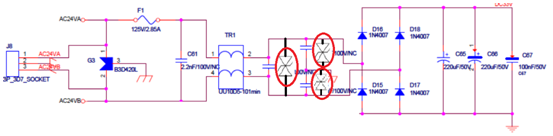

       優化方案如下圖所示：

        共模電感后極增加TVS管做二級保護，TVS選型可以用BV-SMCJ58CA，BV-SMDJ58CA，BV-5SMDJ58CA，實際選用功率大小與PTC、共模電感退耦有關系。

        更改電路，由于原PCB空間限制，實際電路選用了檳城BV-SMBJ58C2H，SMB封裝，功率達到3000W，相當于BV-SMDJ58CA。測試?yán)讚鬉C24V電源口AC24VA測試通過，AC24VB測試后設備損壞，詳細檢查電路后發現整流橋二極管燒毀。

        新問題：優化保護方案后，測試AC24VB線時出現整流橋燒毀，更換整流橋后工作正常，DC-DC芯片正常。

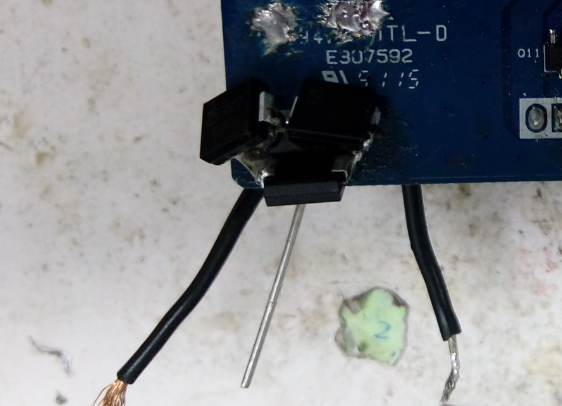

        分析：簡化電路，接口處直接焊接5000W的BV-5SMDJ36CA在接口處，如下圖所示三顆分別做差模、共模保護。（選用36V 5000W是為了控制殘壓在DC-DC芯片耐壓要求內，僅僅只為定位問題而采取的措施。實際選型需大于AC24V峰值電壓24V*1.414*1.2=40.7V）

        為了簡化先用裸電源板上做了以下實驗（未接設備機殼）：

        實驗一：測試L-PE 6KV，測試后檢驗設備，工作正常；

        實驗二：測試N-PE 6KV，測試后檢驗設備，工作正常；

        以上實驗做完發現測試正常未損壞。查看電路板分析，在整機中電源板的螺孔都是固定在整機結構上的，整機結構是金屬件，所以他們是連在一起的屬性，所以采用導線把兩個螺孔連在在一起，模擬實際地回路。（備注下圖上螺孔為PE地，下螺孔為數字地）

        實驗三: 測試L-PE  6KV，測試后檢驗設備，工作正常；

        實驗四: 測試N-PE  6KV，測試后檢驗設備，工作異常，整流橋二極管損壞；

        實驗五: 測試N-PE  +6KV，測試后檢驗設備，工作正常；

        實驗六: 測試N-PE  -6KV，測試后檢驗設備，工作異常，整流橋二極管損壞；

        分析上述實驗結果：

        1、通過實驗一、二與實驗室三、四可以得出數字地與PE地相連影響測試結果。

        2、通過實驗五、六對比是N-PE 負向電壓脈沖導致二極管損壞。

       分析浪涌能量回流路徑：

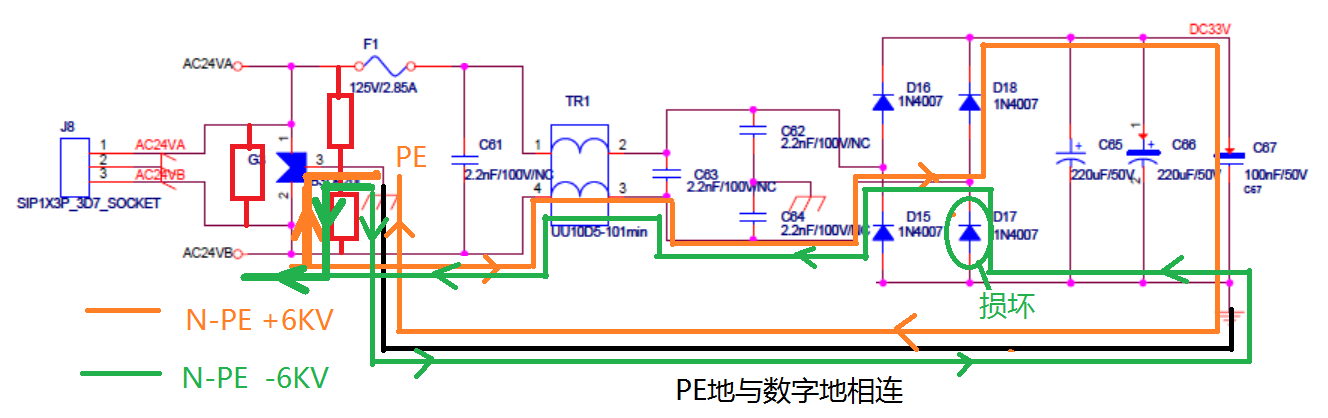

        如上圖黃色所示為N-PE +6KV測試時的能量流經圖，大能量從AV24VB開始大部分通過TVS管泄放到地，另一部分能量通過后極整流橋D18通過DC33V與地的電容流經，由于電容隔離在，因此后極泄放的能量很小，不至于把整流橋搞壞。測試結果為通過。

        如上圖綠色所示為N-PE -6KV測試時的能量流經圖，一部分能量從PE端通過TVS管到AC24VB端（AC24VB端施加負電壓時，PE端為高電平）；另一部分能量從PE端通過數字地（PE地與數字地在結構上相通）到D17整流二極管，再到AC24VB端，此路徑是一個低阻抗路徑，所以大部分能量會通過此路徑通過。導致D17二極管損壞，此分析的管子損壞位置與實際實驗測試相符。

        另外在實驗室把D17通流量加大能通過測試；在AC24VB端串PTC，同樣能通過測試。這兩個實驗進一步驗證了理論分析的準確性。

總 結：

        1：浪涌防護設計中路徑分析最重要。規劃好泄放路徑，設計出來的保護方案自然能成功；分析好泄放路徑，問題點自然清晰可見，對癥下藥，藥到病除。

        2: 針對此AC24V電源方案，由于其采用了DC-DC芯片轉換，所以整流橋負極性的地與后極數字地是必須相連的，這與FlyBack電路不同，所以其防護設計需要特別考慮從數字地通過整流橋到接口的路徑。

        3：兩級保護的退耦方式較多，可以用PTC，差模電感，共模電感，可以根據電路可靠性要求，布板面積要求等來進行調節。優先差模電感:成本一般，功率損耗?。淮芜x共模的電感：成本高，體積大，后續TVS需求功率大，但是對EMC的性能提升很大；最后PTC:因?yàn)槠浞€(wěn)定性不好，阻抗會根據環境溫度變化，會產品一定的功耗，其優點是成本低于前者。

        4：針對AC24V電源口GDT選型，在安防行業里AC24V接口往往是需要兼容DC12V供電設計的，而兩種供電方式中用到是同一套方案。所以當DC12V供電時對接口GDT的要求是其弧光壓必須大于12V，否則會有續流風險。這一點也是很多工程師比較容易忽略的。

        附錄：AC24V電源口檳城電子推薦方案
